Vandaag kwamen we voor de eerste uitdaging te staan en ook iets waar we van te voren helemaal geen rekening mee hebben gehouden: de elektra voor het pomphuis was niet hetgeen we er van verwacht hadden! Daarnaast was het qua weer ook een mindere dag, 15 graden, zwaarbewolkt en ’s middag veel wind! Daarnaast: het huis moet aan kant, want Colette en Janneke komen vannacht aan!

Sjonnie Timofeeff

Het lijkt inmiddels een vast onderwerp in de blog te worden: het weerbericht met Sjonnie Timofeeff!! Helaas vandaag niet zo veel goeds te melden. De dag begon zwaar bewolkt, heel even leek het er op dat de zon er doorheen zou komen maar dat gebeurde helaas niet. Rond het middaguur was het 15 graden en ging het geleidelijk harder waaien. Op het moment dat Colette en Janneke de auto pakten naar vliegveld Weeze ging het hier regenen: toeval??

Afstemmen met de aannemer

Om 10 uur zou onze Portugese aannemer Marco langskomen om de laatste zaken af te stemmen zodat hij voordat we weggaan een offerte kan doen voor de werkzaamheden die we graag uitgevoerd willen hebben. We kiezen er voor de basis in beton uit te voeren en de rest er in hout op te bouwen zodat we alles exact op maat kunnen maken. Dit is (veel) voordeliger dan stalwanden op maat te laten maken waarbij het altijd de vraag is of het past: dat probleem hebben we niet als we het in hout ter plekke op maat maken!

We willen dat de aannemer de benodigde muren zet en de deuropeningen maakt op de plekken waar we willen en dat hij over het geheel een dak legt van geïsoleerde aluminium dakplaten. Het plan ziet er als volgt uit:

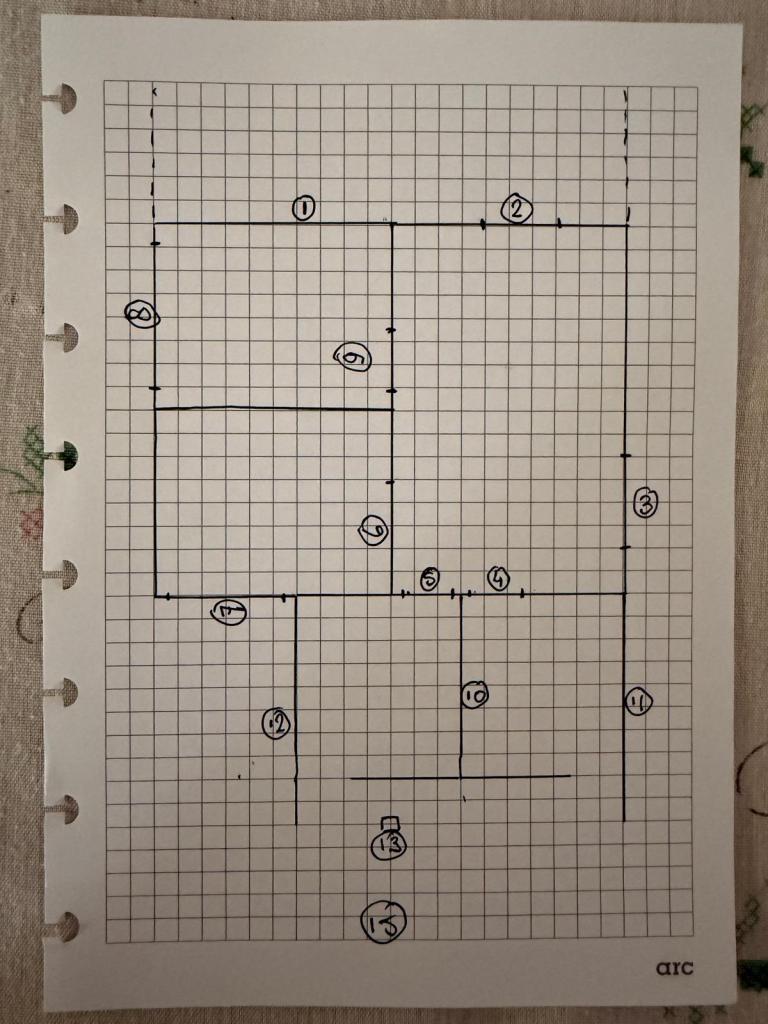

Dit is de plattegrond van de stallen: het gedeelte er voor (vanaf de stippellijn verder naar boven) is voor het kleinvee en doen we zelf. Bij de nummers hoort een beschrijving wat daar moet gebeuren:

1. Wandopening dicht maken met betonblokken
2. Deuropening maken van 120cm breedte bij 220cm hoogte
3. Deuropening maken van 200cm breedte bij max hoogte ivm dak buitenmuur
4. Deuropening maken van 120cm breedte bij 220cm hoogte
5. Deuropening maken van 120cm breedte bij 220cm hoogte
6. Deuropening maken van 120cm breedte bij 220cm hoogte rest breedte huidige opening dicht maken met betonblokken
7. Deuropening maken van 120cm breedte bij bestaande hoogte rest breedte huidige opening dicht maken met betonblokken
8. Deuropening maken van 120cm breedte bij bestaande hoogte, 2 muurtjes naast de deuropening ophogen tot 120cm
9. Deuropening maken van 120cm breedte bij 220cm hoogte
10. Muurtje maken van betonblokken van 400cm lengte, 120cm hoogte, haaks hierop een muurtje maken van 560cm lengte en 120 cm hoogte, twee deuropeningen van 120cm openlaten
11. Muur maken van 500cm lengte en hoogte tot bestaand dak
12. Muur maken van 500cm lengte en hoogte tot bestaand dak
13. Pilaar maken voor dakondersteuning
14. Cement dekvloer van minimaal 5 cm met bewapening
15. Over het geheel een dak van geïsoleerde aluminiumplaat

Dit wensenlijstje is op de muren met een spuitbus verf eveneens vastgelegd en de aannemer gaat nu aan de slag om een offerte te maken: het is vrij rechttoe/rechtaan dus we zijn benieuwd waar hij mee komt!

Elektra pomp aansluiten

Installatie volgens het boekje

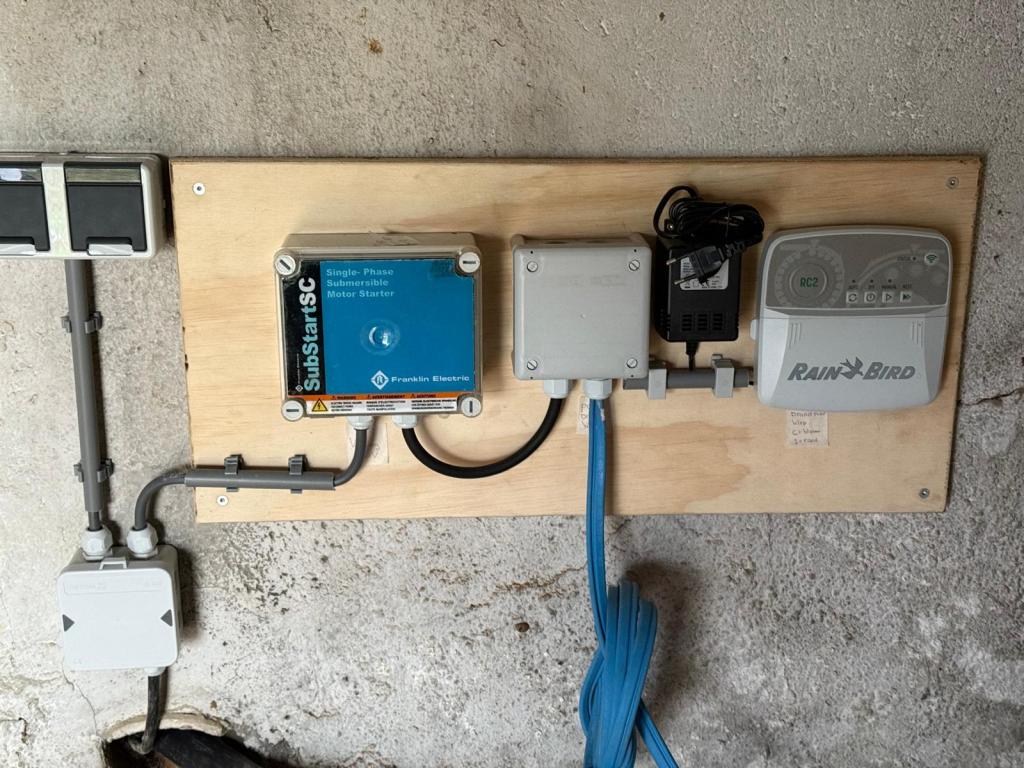

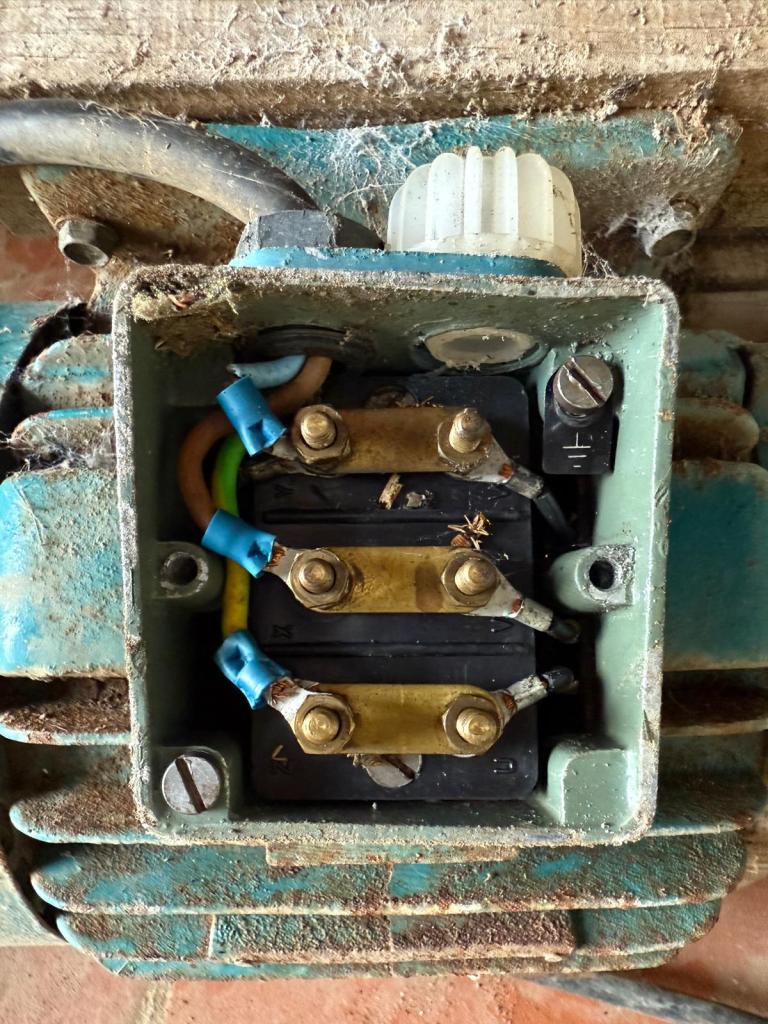

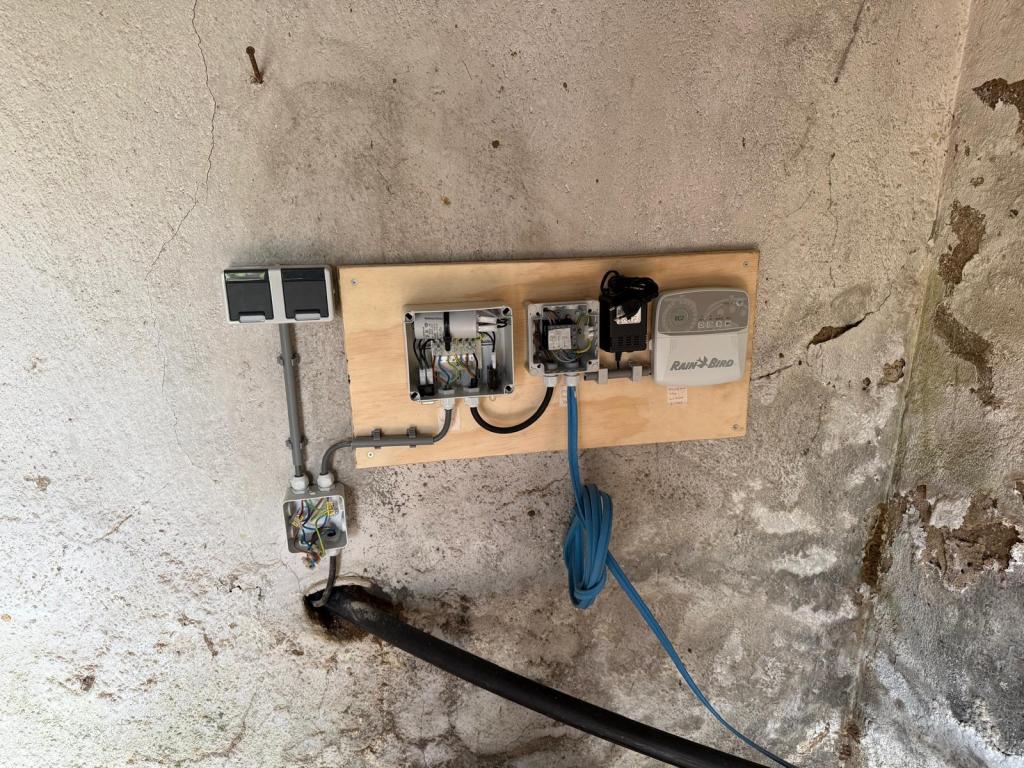

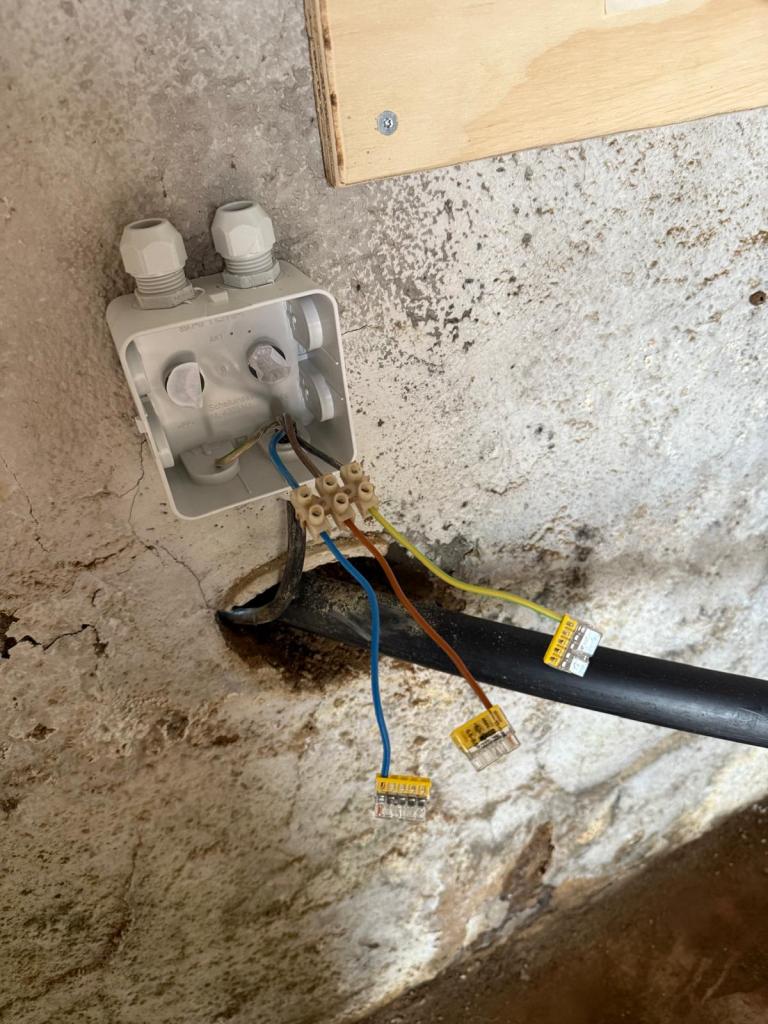

Na de lunch gaan we verder waar we gisteren gebleven waren: de elektra van de pomp aansluiten. We beginnen met het aansluiten van een lasdoos: we werken niet met loshangende kroonsteentjes, zeker niet in een vochtige ruimte! In de lasdoos brengen we de aanvoerkabel in en koppelen we aan de hoofdschakelaar in het pomphuis. We koppelen ook gelijk een dubbel stopcontact aan. Later zullen we ook een voorziening voor licht er in brengen: dat kas gewoon aan de lasdoos toegevoegd worden. Vervolgens de blauwe kabel van de pomp aan het relais koppelen: aan dit relais zit de RainBird beregeningscomputer die de puls afgeeft aan het relais dat deze de stroom op de pomp moet zetten zodat deze gaat pompen. Tot zover de theorie…

Installatie inschakelen

Na het aansluiten kan de hoofdschakelaar in de muur bij de woning buiten aangezet worden. Echter, de installatie krijgt geen stroom… Terugredeneren naar de oorsprong: die komt uit de centrale meterkast. Wat blijkt: er is een 3-fase groep uitgeslagen. Huh? 3-fase? We hadden hier toch geen krachtstroom?? Nee dat klopt! Wat blijkt: er is hier geknutseld! Er is hier een 3-fase 230Volt aansluiting gemaakt waarvan de aarde ontbreekt. De aardedraad is gebruikt als 3e fase draad! Hoe bedoel je gevaarlijk! Allereerst door een aardedraad als fasedraad te gebruiken en ten tweede om geen aarde op de kabel naar het pomphuis te zetten. Dat betekent dat het pomphuis op een 3-fase-230 volt schakelaar zat zonder aardedraad! Hoe verzin je het? Maar nu? Hoe gaan we er nu voor zorgen dat we 230Volt 1-fase inclusief nuldraad en aarde in het pomphuis krijgen?

Herinrichten 230Volt toevoer naar pomphuis

Sjonnie McGyver heeft in overleg met vriendje Paul Molkenboer op de hotline een nette oplossing bedacht die bestaat uit een aantal stappen:

1. Alle schakelingen in de meterkast gaan uit
2. We halen de bedrading uit de 3-fase schakelaar maar laten deze wel zitten: deze heeft dan geen functie meer
3. We halen in de schakelkast buiten de bedrading uit de hoofdschakelaar daar

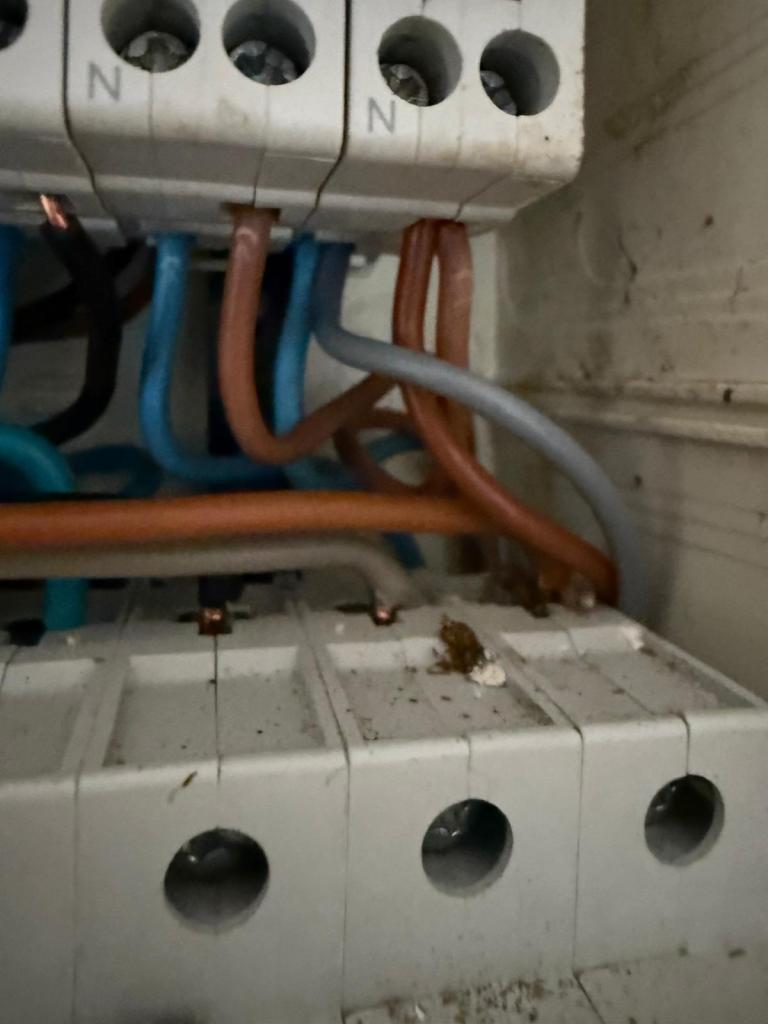

4. De bedrading uit de 3-fase schakelaar richten we in volgens 230Volt aansluiting en plaatsen deze bij 1 van de groepen die op de stopcontacten van de woning aangesloten zit
   • De bruine draad is dan de fasedraad
   • De grijze gebruiken we als de nuldraad (normaal blauw)
   • De zwarte draad gebruiken we niet meer

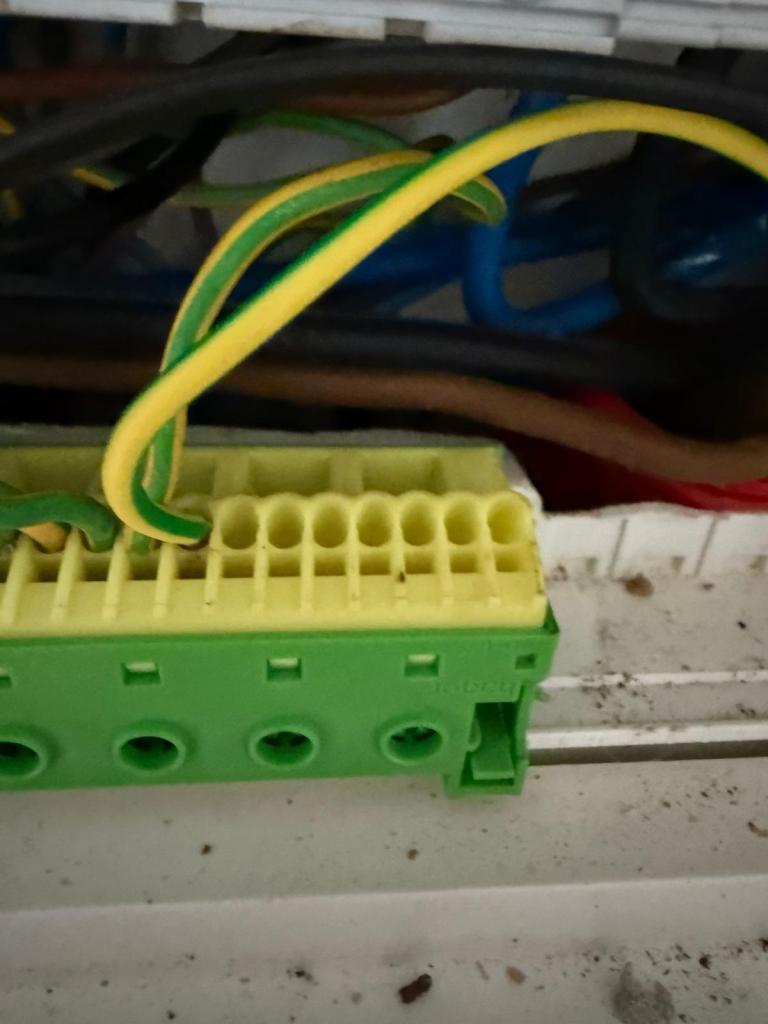

   • De groen/gele aardedraad koppelen we aan de aarde in de meterkast

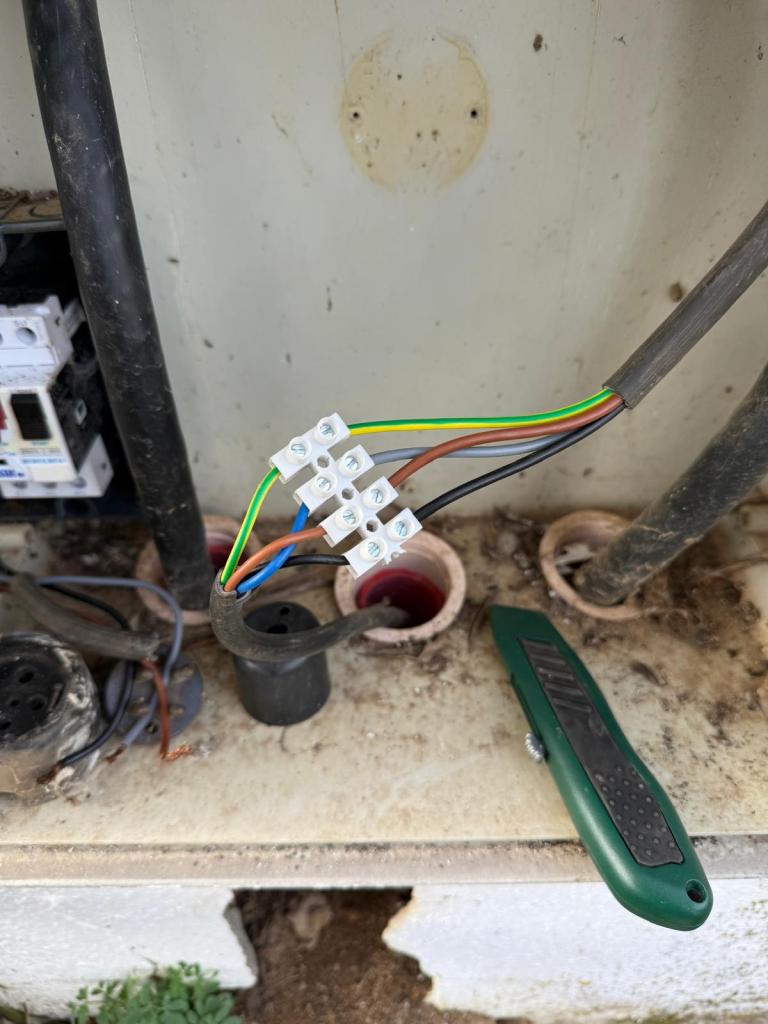

5. In de schakelkast buiten koppelen we de bedrading uit de meterkast voor nu even aan een kroonsteen die we aan de andere kant koppelen aan de kabel die naar het pomphuis loopt.
6. In het pomphuis koppelen we de zwarte draad af: deze heeft geen functie meer. De groen/gele draad koppelen we aan de aarde

Op deze manier hebben we, weliswaar met een omweg, een 3 fase 230 Volt aansluiting omgebouwd naar een 1-fase 230 Volt aansluiting met nuldraad en aardedraad: veel veiliger! Het enige dat we nog moeten doen is in de schakelkast buiten de kroonsteen in een lasdoos plaatsen zodat vocht geen kans krijgt!

Installatie opnieuw inschakelen!

Als alles is aangesloten zetten we de hoofdschakelaar in de meterkast weer aan en daarna de aardlekschakelaar. Vervolgens gaan we naar het pomphuis en schakelen daar de hoofdschakelaar in: we hebben stroom! Vervolgens schakelen we als test het relais in, de pomp gaat lopen en we krijgen water!

Inmiddels is het een uur of 5 en ben ik er wel klaar mee! Dit heeft me eigenlijk teveel tijd gekost maar dit hadden we alleen kunnen voorzien als ik in december vorig jaar alles los had getrokken om te zien hoe het daadwerkelijk aangesloten was: dit hadden we domweg niet verwacht. Anyway: het is opgelost, we hebben stroom, de pomp doet het en we hebben water!

Afsluiten met regen…

Na het opruimen van het gereedschap is het inmiddels rond half zes, half zeven Nederlandse tijd: het moment dat Colette en Janneke beginnen aan hun autorit naar vliegveld Weeze en hier rond middernacht in Faro aankomen: dan nog 2 uur met de auto en dan zullen ze rond 02:30 hier zijn.

Maar op het moment dat zij aan hun autorit naar het vliegveld beginnen, begint het hier te regenen… Voorteken??
